网线插座接法

宽带线怎么接插头

水晶头的连接方法如下：

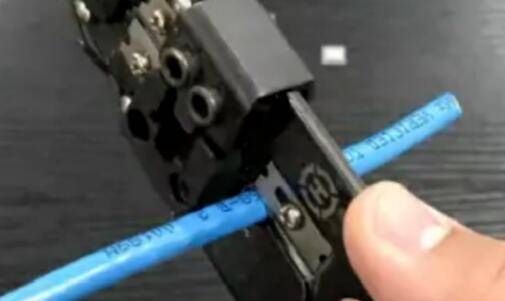

切断线的外皮，线芯露出3-4cm长度，使用线夹要小心，不要用太多的力，以免损害核心。

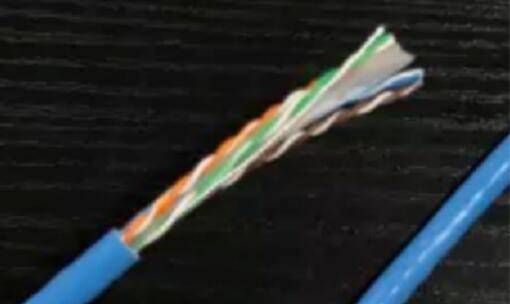

检查线芯是否损坏或破碎的过程中剥离，如下图。

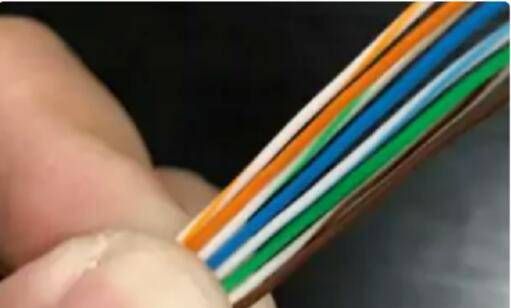

根据国家标准T568B开始安排电缆，即正确的橙色和白色，绿色和白色，蓝色和白色，棕色和白色。

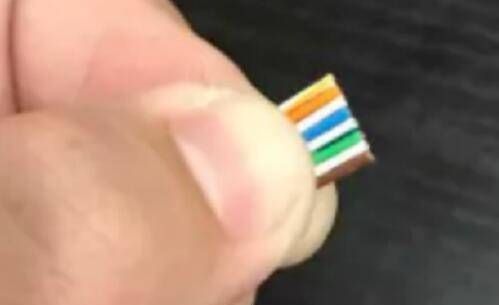

甚至剪掉多余的线头，如下图。

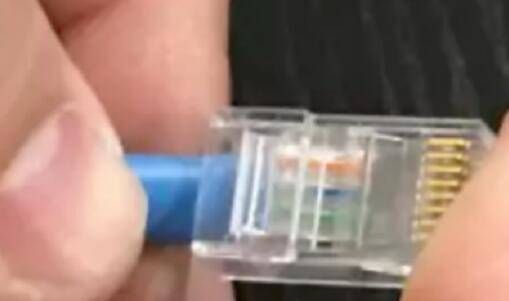

插入水晶头，底部。

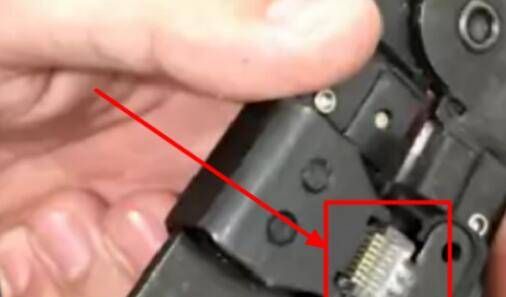

使用水晶头压线钳夹紧，与水晶头铜片紧贴，听到“咔”的一声，即完成。。

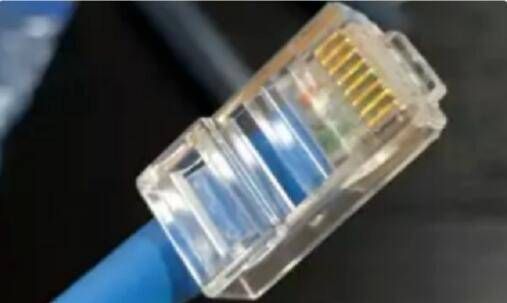

完成了水晶头。

网线插座接法图解

网线插座接法如下：

准备材料：带网络接口的面板一个，螺丝两根，螺丝刀一把!

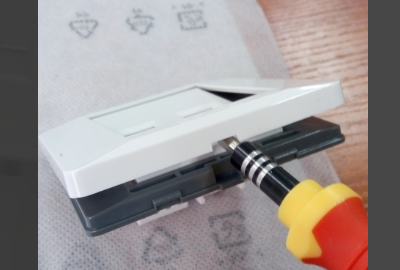

1、先用螺丝刀从面板的缺口往里撬一下。

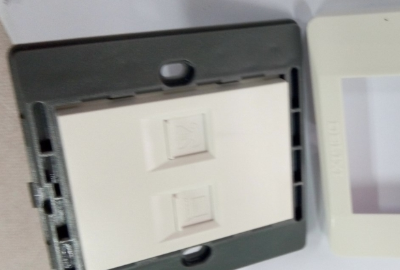

2、把面板分板成两个部分。

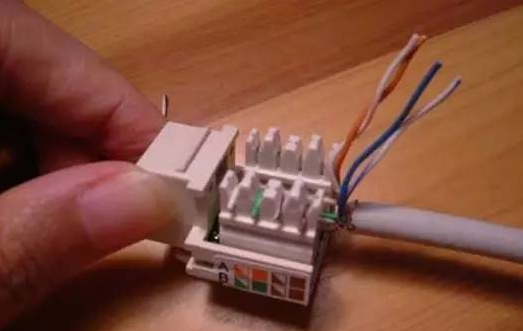

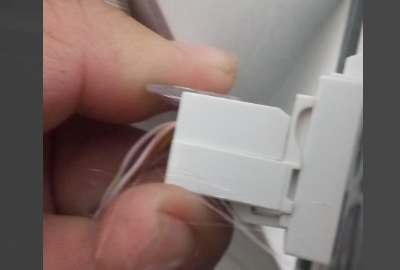

3、把用网线钳把两线外皮截去三厘米，然后把网线按照面板上的“B”接法(蓝，白蓝，橙，白橙，绿，白绿，棕，白棕)卡到卡口啊。

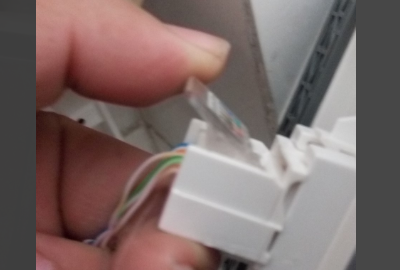

4、接下来如图用手按下去。卡紧就可以了。

5、接下来可以用网络测线仪，测试一下通不通。接可就可以上面板了。

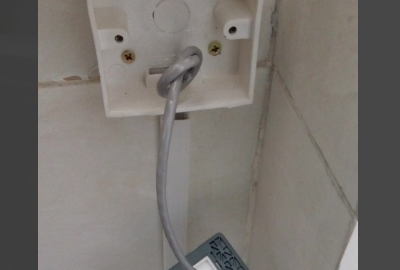

6、如下图，在拉上面板之前可以打个安全结。

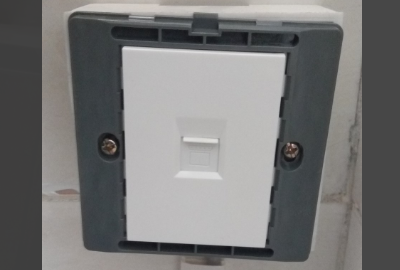

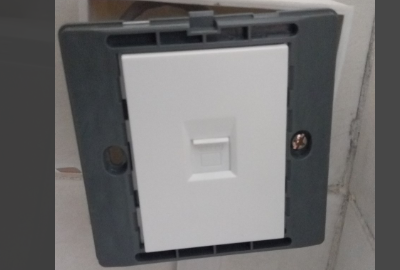

7、接下来如图先给一边上螺丝，把其固定好。

8、接着上另一边的螺丝。

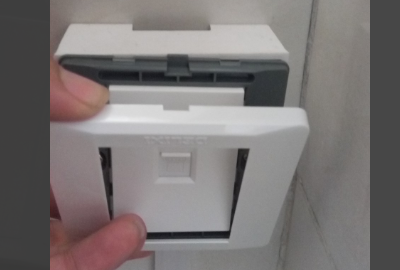

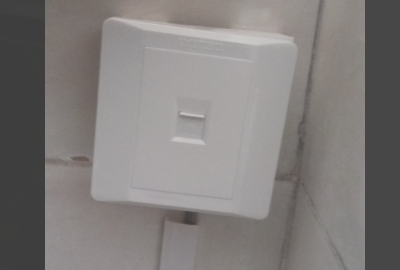

9、接下来，可以把面板的盖子，盖上了。

10、如下图找到对齐点，缺口的地方最后装上。

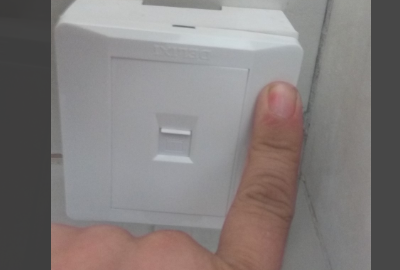

11、接下来，从左边按压，右边按压， 最后中间，当然也可以选择从右往左边的按压。安装结束。

如何接网线插座568B

电脑网线插座接法步骤如下：

1、网线插座面板上都有线序的颜色标识，根据这个颜色来接线。

2、网线插座上一般有AB两种线序的标识，一般的家庭网络都是B线，需要按照B对应的线序接线。

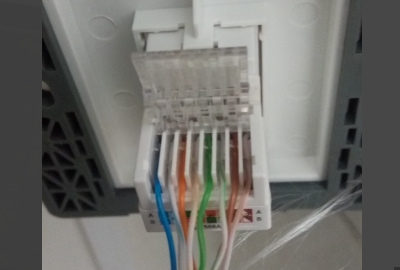

3、将透明压线板翻起来。

4、再将网线拨开，将八根网线的颜色与插座面板上的颜色一致排序，然后按下透明压线板。

5、线接好后装在暗盒上就完成了。

宽带网线怎么插路由器

首先准备电脑、网线、宽带猫。

2

/4

先将网线一端的水晶头插到宽带猫的网线接口上面。

3

/4

然后找到电脑的接口，将网线的另一端水晶头与网线接口对好。

4

/4

再直接将网线插入网线接口中，将网线插好后，电脑网线接口会亮起灯光表明已正常连接。

家庭网线插座怎样接才是正确的呢

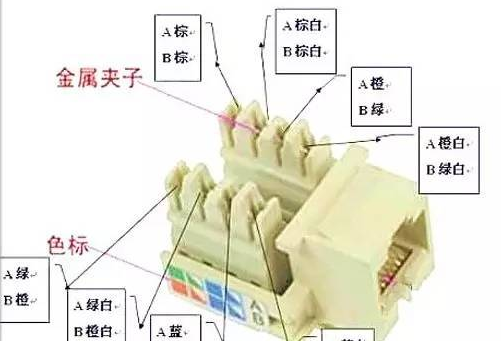

网线插座就是把网线和信息模块正确的连接起来，使网络能通，现在家庭中大多使用双绞线(即一般的网线)，一般分为T568A和T568B两种线序，信息模块端接入方式分T568A模块和T568B模块两种方式，两种端接方式所对应的接线顺序如下：

T586A模式：①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕

T586B模式：①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕

如下是详细的网线插座接法步：

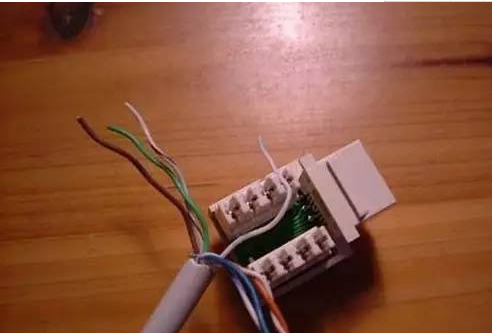

1、用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去，露出四对双绞线。

2、开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。

3、将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

注意事项：

a.有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。

b.每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。

c.打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，如果不小心将外侧放在了网线插座的内侧则会裁断网线。

以上就是关于宽带线怎么接插头，网线插座接法图解的全部内容，以及宽带线怎么接插头的相关内容,希望能够帮到您。
